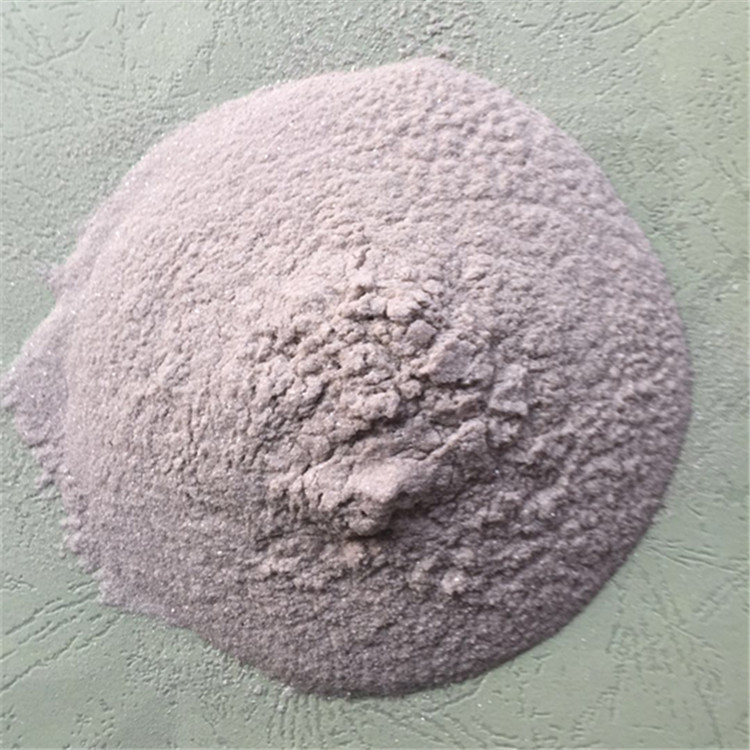

云母矿的品位一般都很低（20－40％），而干法生产没有洗矿，原矿在手工剔除肉眼可见的石块之后直接用于干法磨粉，所以干法云母粉的云母含量取决于矿的品位，纯度变化很大（30－50％），不可能制得高纯度的云母粉，产品中大部分是石粉（石英、长石、黏土等的粉末）而不是云母粉。元素分析显示SiO2含量高得惊人（70％左右），而K2O很低（3－5％）或没有（用滑石粉、高岭土假冒的云母粉）。如果用这样云母粉配制涂料，涂料的质量就会出现大幅度波动。特别是干法生产使用雷蒙磨之类的强力研磨机械，在研磨中，连石英砂之类的极其坚硬的物质都磨成了微米级的粉末，所以云母晶形被严重破坏。即使形成了晶片，由于晶片要比颗粒脆弱得多，所以也被反复折断，微粒径厚比很低（10倍左右），厚度为微米级而不是纳米级。晶片多撕裂、穿孔和表面磨毛等缺陷。这种劣质产品在国外主要用于制作牛毛毡、电焊条、钻井泥浆等，一般不用作功能性填料。再者，由于没有洗矿，产品中铁、铬等元素含量高，催化漆膜的老化，并降低绝缘漆的绝缘等级。由于1吨原矿能生产800－900 kg产品，生产方法又十分简单，所以干法云母粉的生产成本很低。而且，干磨造成的晶形破坏是绝对无法补救的。虽然干法也可以磨得很细（如1250目），但粒度分布通常都很宽（如 < 1到160微米几乎平均分布）。
